KOVANI KUGLASTI VENTIL S RUČNIKOM

Kuglasti ventil s polukružnim spojem koristi se za isključivanje ili spajanje medija u raznim klasama 150 do 2500. Ventili izrađeni od različitih materijala prikladni su za različite medije kao što su voda, para, ulje, ukapljeni plin, prirodni plin, ugljeni plin, dušična kiselina, oksidans, urea itd. Načini rada uključuju ručni i električni rad. Spojni krajevi mogu biti prirubnički ili sučeono zavareni.

KONSTRUKCIJSKE ZNAČAJKE

1. Dvostruko blokiranje i ispuštanje (DBB)

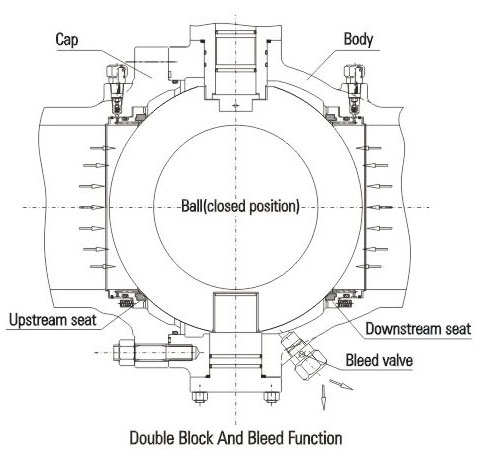

Kada je ventil zatvoren i srednja šupljina se isprazni kroz ispusni ventil, uzvodna i nizvodna sjedišta će neovisno blokirati tekućinu na ulazu i izlazu kako bi se ostvarila funkcija dvostrukog blokiranja. Druga funkcija uređaja za pražnjenje je da se sjedište ventila može provjeriti ako postoji curenje tijekom ispitivanja. Osim toga, naslage unutar tijela mogu se isprati i ispustiti kroz uređaj za pražnjenje kako bi se smanjilo oštećenje sjedišta nečistoćama u mediju.

2. Nizak radni moment
Kuglasti ventil za cjevovod s osovinom ima strukturu osovine kugle i plutajuće sjedište ventila, kako bi se postigao manji okretni moment pod radnim tlakom. Koristi samopodmazujući PTFE i klizni ležaj kako bi se koeficijent trenja smanjio na najnižu razinu u kombinaciji s visokim intenzitetom i visokom finoćom vretena.
3. Uređaj za brtvljenje u nuždi

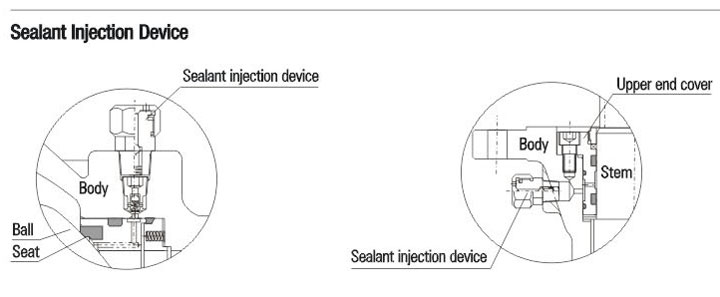

Kuglasti ventili promjera većeg ili jednakog 6″ (DN150) dizajnirani su s uređajem za ubrizgavanje brtvila na vreteno i sjedište. Kada se prsten sjedišta ili O-prsten vretena ošteti zbog nezgode, odgovarajuće brtvilo može se ubrizgati pomoću uređaja za ubrizgavanje brtvila kako bi se izbjeglo curenje medija na prstenu sjedišta i vretenu. Ako je potrebno, pomoćni sustav brtvljenja može se koristiti za pranje i podmazivanje sjedišta radi održavanja njegove čistoće.

4. Dizajn vatrootporne konstrukcije

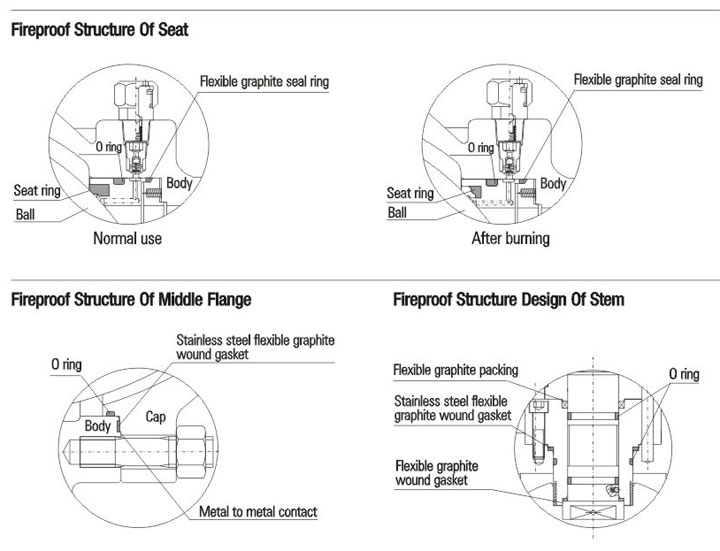

U slučaju požara tijekom upotrebe ventila, prsten sjedišta, O-prsten vretena i O-prsten srednje prirubnice izrađeni od PTFE-a, gume ili drugih nemetalnih materijala bit će razgrađeni ili oštećeni pod utjecajem visoke temperature. Pod tlakom medija, kuglasti ventil će brzo gurnuti držač sjedišta prema kugli kako bi metalni brtveni prsten došao u kontakt s kuglom i formirao pomoćnu metalnu brtvenu strukturu, koja može učinkovito kontrolirati propuštanje ventila. Vatrootporna konstrukcija kuglastog ventila s osovinom cjevovoda u skladu je sa zahtjevima API 607, API 6FA, BS 7655 i drugim standardima.

5. Antistatička struktura
Kuglasti ventil ima antistatičku strukturu i koristi uređaj za pražnjenje statičkog elektriciteta kako bi izravno formirao statički kanal između kugle i tijela ili formirao statički kanal između kugle i tijela kroz vreteno, kako bi se statički elektricitet nastao trenjem tijekom otvaranja i zatvaranja kugle i sjedišta ispustio kroz cjevovod, izbjegavajući požar ili eksploziju koje mogu biti uzrokovane statičkom iskrom i osiguravajući sigurnost sustava.
6. Pouzdana struktura brtvljenja sjedala
Brtvljenje sjedišta ostvaruje se pomoću dva plutajuća držača sjedišta. Mogu aksijalno plutati kako bi blokirali tekućinu, uključujući brtvljenje kugle i brtvljenje tijela. Brtvljenje sjedišta ventila pod niskim tlakom ostvaruje se prethodnim zatezanjem opruge. Osim toga, klipni učinak sjedišta ventila je razumno predviđen, što ostvaruje brtvljenje pod visokim tlakom tlakom samog medija. Mogu se ostvariti sljedeće dvije vrste brtvljenja kugle.
7. Jednostruko brtvljenje (automatsko smanjenje tlaka u srednjoj šupljini ventila)
Općenito se koristi jedna brtvena struktura, odnosno postoji samo uzvodno brtvljenje. Budući da se koriste neovisna uzvodna i nizvodna brtvena sjedišta s oprugom, nadtlak unutar šupljine ventila može prevladati učinak prethodnog zatezanja opruge, tako da se sjedište odvoji od kugle i ostvari automatsko rasterećenje tlaka prema nizvodnom dijelu.

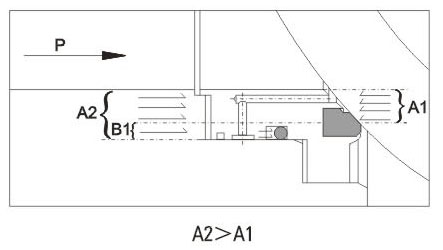

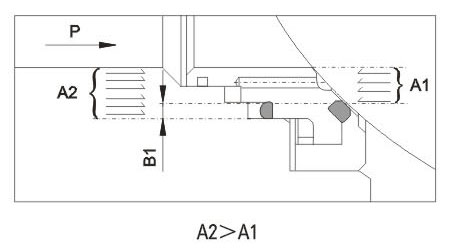

Uzvodna strana: Kada se sjedište pomiče aksijalno duž ventila, tlak P koji se primjenjuje na uzvodni dio (ulaz) stvara suprotnu silu na A1. Budući da je A2 veći od A1, A2-A1=B1, sila na B1 će gurnuti sjedište prema kugli i ostvariti čvrsto brtvljenje uzvodnog dijela.

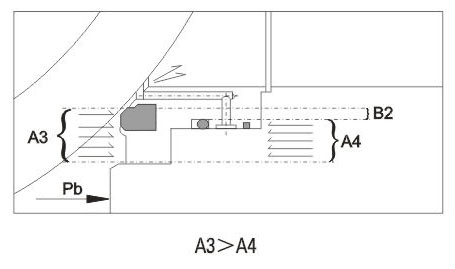

Nizvodna strana: Nakon što se tlak Pb unutar šupljine ventila poveća, sila koja djeluje na A3 je veća od sile na A4. Kako je A3-A4=B2, razlika tlaka na B2 će nadvladati silu opruge kako bi se sjedište odvojilo od kugle i ostvarilo rasterećenje tlaka iz šupljine ventila prema nizvodnom dijelu. Nakon toga, sjedište i kugla će se ponovno zatvoriti djelovanjem opruge.

8. Dvostruko brtvljenje (dvostruki klip)
Kuglasti ventil za cjevovod s polukružnim spojem može se dizajnirati s dvostrukom brtvenom strukturom prije i poslije kugle za neke posebne uvjete rada i zahtjeve korisnika. Ima dvostruki klipni efekt. U normalnim uvjetima, ventil općenito usvaja primarno brtvljenje. Kada je primarno brtvljenje sjedišta oštećeno i uzrokuje curenje, sekundarno sjedište može igrati funkciju brtvljenja i poboljšati pouzdanost brtvljenja.

Sjedalo ima kombiniranu strukturu. Primarna brtva je metalna brtva. Sekundarna brtva je O-prsten od fluor gume koji osigurava da kuglasti ventil dosegne razinu brtvljenja. Kada je razlika tlaka vrlo niska, brtveno sjedište će pritisnuti kuglu djelovanjem opruge kako bi se ostvarilo primarno brtvljenje. Kada se razlika tlaka poveća, sila brtvljenja sjedišta i tijela će se u skladu s tim povećati kako bi se sjedište i kugla čvrsto zatvorili i osigurale dobre performanse brtvljenja.
Primarno brtvljenje: Uzvodno. Kada je razlika tlaka niža ili nema razlike tlaka, plutajuće sjedište će se pomicati aksijalno duž ventila pod djelovanjem opruge i gurati sjedište prema kugli kako bi se održalo čvrsto brtvljenje. Kada se tlak u cjevovodu P poveća, sila koja djeluje na područje A2 sjedišta ventila veća je od sile koja djeluje na područje A1, A2-A1=B1. Stoga će sila na B1 gurnuti sjedište prema kugli i ostvariti čvrsto brtvljenje uzvodnog dijela.

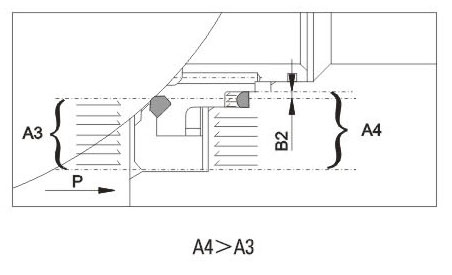

Sekundarno brtvljenje: Nizvodno. Kada je razlika tlaka niža ili nema razlike tlaka, plutajuće sjedište će se pomicati aksijalno duž ventila pod djelovanjem opruge i gurati sjedište prema kugli kako bi se održalo čvrsto brtvljenje. Kada se tlak u šupljini ventila P poveća, sila koja djeluje na područje A4 sjedišta ventila veća je od sile koja djeluje na područje A3, A4-A3=B1. Stoga će sila na B1 gurnuti sjedište prema kugli i ostvariti čvrsto brtvljenje uzvodnog dijela.

9. Sigurnosni uređaj za rasterećenje

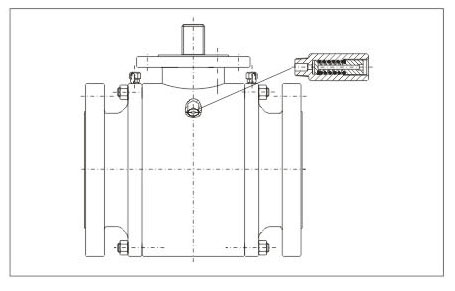

Budući da je kuglasti ventil dizajniran s naprednim primarnim i sekundarnim brtvljenjem koje ima dvostruki klipni učinak, a srednja šupljina ne može ostvariti automatsko rasterećenje tlaka, sigurnosni ventil mora biti ugrađen na tijelo kako bi se spriječila opasnost od oštećenja od prekomjernog tlaka unutar šupljine ventila koje može nastati zbog toplinskog širenja medija. Priključak sigurnosnog ventila općenito je NPT1/2. Treba napomenuti i da se medij sigurnosnog ventila izravno ispušta u atmosferu. U slučaju da izravno ispuštanje u atmosferu nije dopušteno, predlažemo korištenje kuglastog ventila sa posebnom strukturom automatskog rasterećenja tlaka prema gornjem toku. Za detalje pogledajte sljedeće. Molimo navedite u narudžbi ako vam nije potreban sigurnosni ventil ili ako želite koristiti kuglasti ventil sa posebnom strukturom automatskog rasterećenja tlaka prema gornjem toku.

10. Posebna struktura automatskog rasterećenja tlaka prema gornjem toku

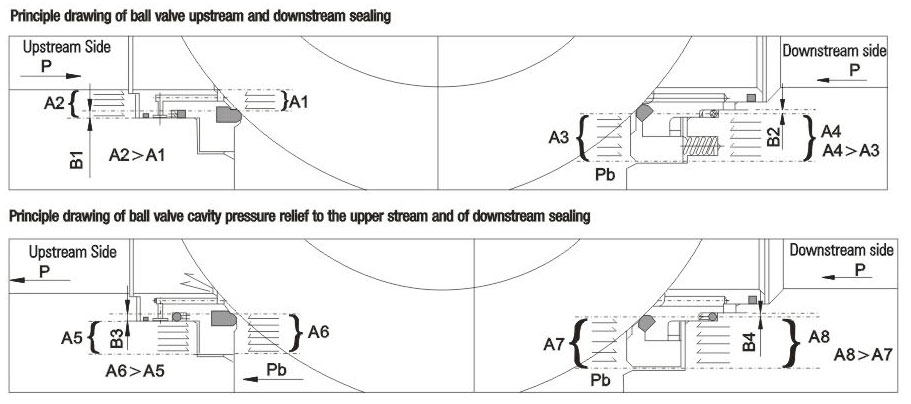

Budući da je kuglasti ventil dizajniran s naprednim primarnim i sekundarnim brtvljenjem koje ima dvostruki klipni učinak, a srednja šupljina ne može ostvariti automatsko rasterećenje tlaka, preporučuje se kuglasti ventil sa posebnom strukturom kako bi se zadovoljio zahtjev automatskog rasterećenja tlaka i osiguralo da okoliš ne zagađuje. U strukturi, gornji tok usvaja primarno brtvljenje, a donji tok usvaja primarno i sekundarno brtvljenje. Kada je kuglasti ventil zatvoren, tlak u šupljini ventila može ostvariti automatsko rasterećenje tlaka u gornjem toku, kako bi se izbjegla opasnost uzrokovana tlakom u šupljini. Kada je primarno sjedište oštećeno i propušta, sekundarno sjedište također može igrati funkciju brtvljenja. No, posebnu pozornost treba posvetiti smjeru protoka kuglastog ventila. Tijekom ugradnje obratite pozornost na smjerove uzvodno i nizvodno. Pogledajte sljedeće crteže za princip brtvljenja ventila sa posebnom strukturom.

11. Stabljika otporna na propuhavanje
Vreteno ima strukturu otpornu na probijanje. Vreteno je dizajnirano s podnožjem na dnu tako da, s položajem gornjeg poklopca i vijka, medij neće probiti vreteno čak ni u slučaju abnormalnog tlaka u šupljini ventila.

12. Otpornost na koroziju i otpornost na sulfidno naprezanje
Za debljinu stijenke tijela ostavljen je određeni tolerancija za koroziju. Vreteno od ugljičnog čelika, fiksna osovina, kugla, sjedište i prsten sjedišta podvrgnuti su kemijskom niklanju prema ASTM B733 i B656. Osim toga, korisnicima su dostupni različiti materijali otporni na koroziju.
Prema zahtjevima kupca, materijali ventila mogu se odabrati prema NACE MR 0175/ISO 15156 ili NACE MR 0103, a tijekom proizvodnje treba provoditi strogu kontrolu kvalitete i inspekciju kvalitete kako bi se u potpunosti ispunili zahtjevi standarda i uvjeti rada u okruženju sumporizacije.
13. Produžna stabljika

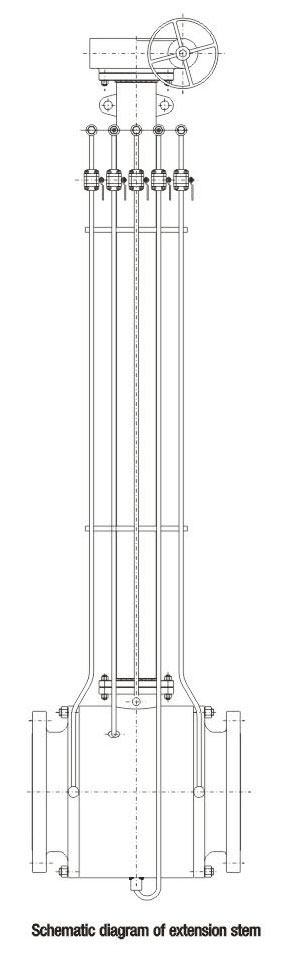

Što se tiče ugrađenih ventila, produžna cijev može se isporučiti ako je potreban rad sa zemlje. Produžna cijev sastoji se od cijevi, ventila za ubrizgavanje brtvila i ventila za odvod koji se može produžiti do vrha radi lakšeg rukovanja. Korisnici trebaju navesti zahtjeve za produžnu cijev i duljinu prilikom narudžbe.
Za kuglaste ventile s električnim, pneumatskim i pneumatsko-hidrauličkim pogonom, duljina produžnog vretena treba biti od središta cjevovoda do gornje prirubnice.
